最近我公司為北京某研究所研制的低振動無液氦高壓低溫恒溫器測試成功。

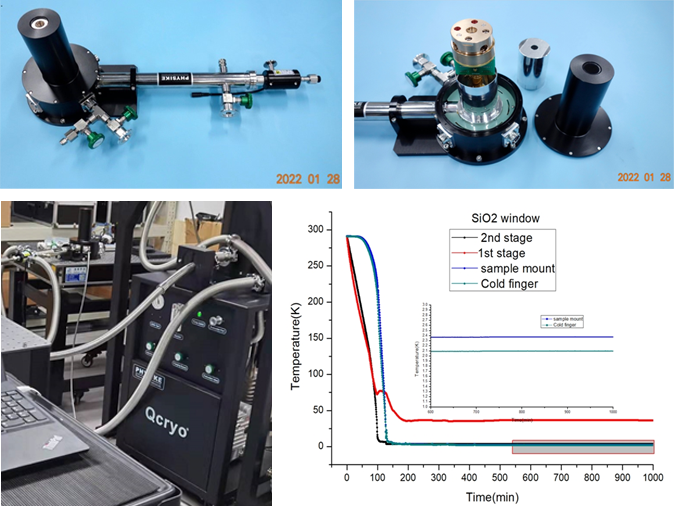

該裝置采用分體式設計，由PHY-ST-500顯微低溫恒溫器和氦氣循環低溫系統（Qcryo?）兩部分構成。其中PHY-ST-500為新款顯微低溫恒溫器，采用新型高效汽化器和同軸管路結構，熱漏更小，溫度更低，振動水平更低（<5nm)，更容易與光學顯微鏡匹配。氦氣循環系統（Qcryo?）采用4K制冷機作為冷源，對另一路閉環氦氣進行多級高效預冷后，通過JT valve節流膨脹進一步降溫，經絕熱柔性管線導入PHY-ST-500顯微低溫恒溫器，結合氣體處理系統，形成閉環系統，并保持PHY-ST-500顯微低溫恒溫器的超低振動特性。
該低溫系統無需消耗液氦，最低溫度<2.4K，最大可施加100GPa的壓強。該恒溫器帶垂直延伸，與室溫孔超導磁體匹配，內置BeCu金剛石對頂壓機和原位調壓氣膜和高壓管路，可在低溫強磁場下原位調節金剛石對頂壓機壓強。該系統的研制成功進一步確立我司在該領域的領先地位。
