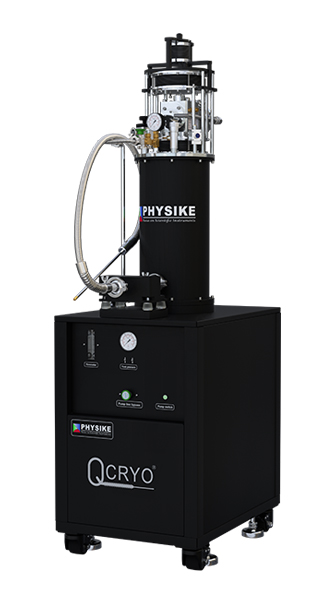

Qcryo^?氦循環低溫系統

氦循環低溫系統(注冊商標：Qcryo?)是新型多功能高效低溫系統，高效地將普通商用4K制冷機轉化為震動水平更小溫度更低的優質冷源，經超絕熱柔性管線傳輸給各類低溫恒溫器，結合氣體處理系統，形成閉環系統，無需消耗液氦即可將遠端的連續流低溫恒溫器降到<2.5K(選配：<1.8K，1.5K，1.3K)。Qcryo與亞K低溫恒溫器結合實現最低溫度小于850mK的低震動干式亞K低溫系統，與He-3低溫恒溫器結合實現最低溫度小于350mK(連續型)或者280mK(單發型)的低震動干式He-3超低溫系統。

Qcryo解決了目前商用低溫制冷機普遍震動較大問題，可將多種商用低溫恒溫器升級為不消耗液氦的干式閉環低溫系統，特別適用于對震動敏感的實驗（如STM、SEM、AFM、SNOM、顯微光學、磁光、單光子探測、ESR/EPR、離子阱、冷原子/冷分子、光頻標、NanoARPES和高能物理等）。

超低震動

Qcryo?采用冷頭懸浮減震專利技術，結合多重減震技術和超絕熱柔性傳輸管線，解決了常規制冷機震動大問題，特別適用于對震動敏感的低溫實驗

超強冷卻能力

Qcryo?采用多重預冷技術結合獨特的自恒壓氣體處理系統，是實現2.5K，1.8K，1.3K，亞K，350mK和280mK等低振動低溫系統的理想冷源，且降溫速度更快，溫度穩定性更好

兼容性好

Qcryo?不僅可作為多種商用低溫恒溫器/低溫探針臺冷源，也可作為磁光低溫系統、超低震動干式亞K制冷機和超低震動干式He-3制冷機的冷源

使用費用低

Qcryo?不消耗液氦，運行使用費用大大降低

集成度高，節省空間

Qcryo?提供高度集成的機柜，無需大容積氦回收氣囊，極大地節約了占地面積

示 例

低震動無液氦紅外低溫系統(Qcryo-S-100)匹配Bruker 80V真空型傅里葉光譜儀，實現低溫紅外光熒光、透射、光電流譜和紅外探測器暗電流測試。

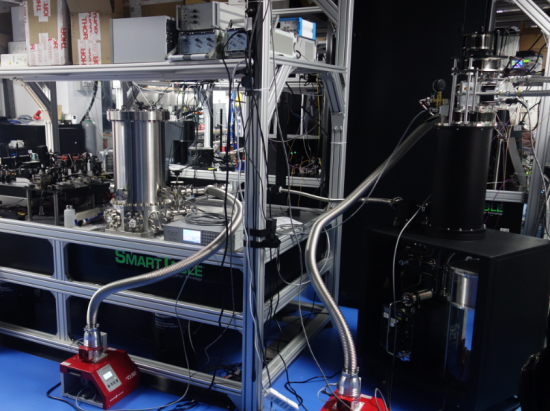

干式超低震動超高真空兼容低溫系統(Qcryo-S-200)，冷板尺寸達到25cm，樣品腔高度達50cm，

最低溫度：<3K，溫度穩定性：±1mK@10min，適合量子器件、離子阱、冷原子/冷分子等測試。

緊湊型無液氦顯微低溫系統(Qcryo-S-300)匹配磁光克爾顯微鏡，超緊湊型尾部匹配電磁鐵，用于磁光克爾顯微成像測試和磁疇反轉等測試，最低溫度:<2.5K。

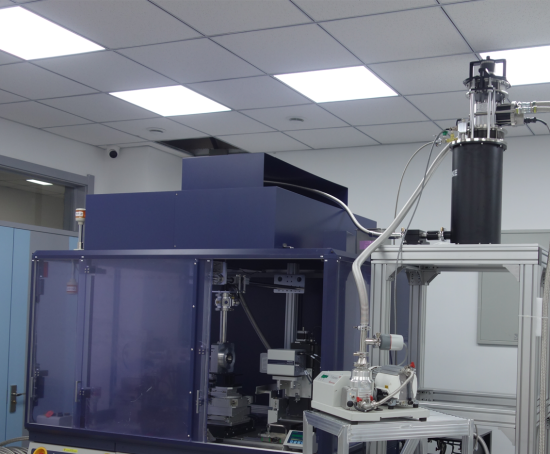

緊湊型無液氦顯微低溫系統(Qcryo-S-300)集成BeCu金剛石對頂壓機和雙氣膜調壓機構，允許在低溫下遠程高精度原位調壓，用于低溫高壓強X-ray實驗。

定制型干式低溫系統(Qcryo-S-300-C)，匹配摩擦測試裝置，空載時最低溫度小于2.5K，安裝摩擦裝置后最低溫度<5.2K ，摩擦頭接觸樣品穩定后最低溫<5.8K。

超高真空兼容無液氦低溫插件(Qcryo-S-400)應用STM領域，樣品溫度小于3K，優于2pm分辨。

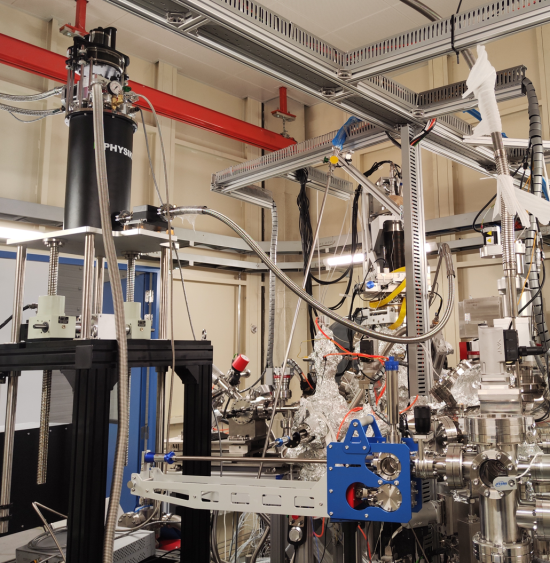

氦循環低溫系統(Qcryo?)應用于納米角分辨光電子能譜實驗(NanoARPES)，通過專門在線振動測試裝置測得樣品托處的振動水平在1nm以?xún)?nèi)。

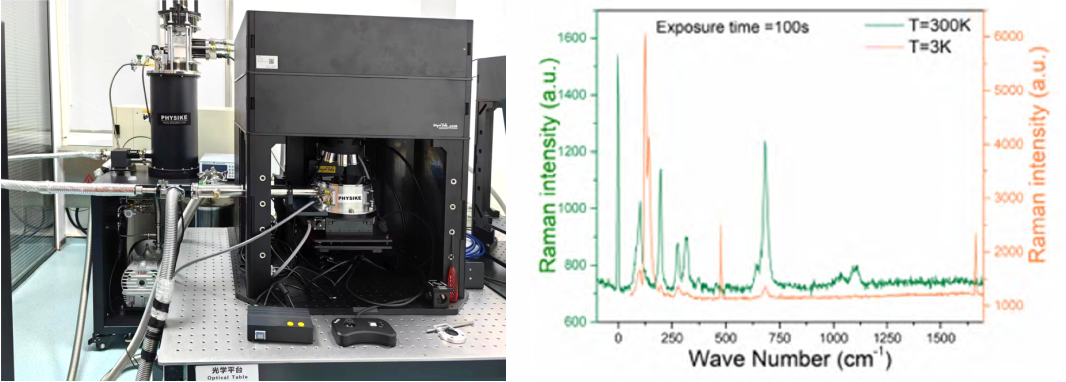

無液氦顯微低溫系統(Qcryo-S-500)，與低溫微區光電測試系統集成，

實現從2.5K-350K的溫度范圍內的反射/透射譜、光電導、拉曼光譜、熒光/熒光壽命測試、單點以及兩維掃描成像測試。

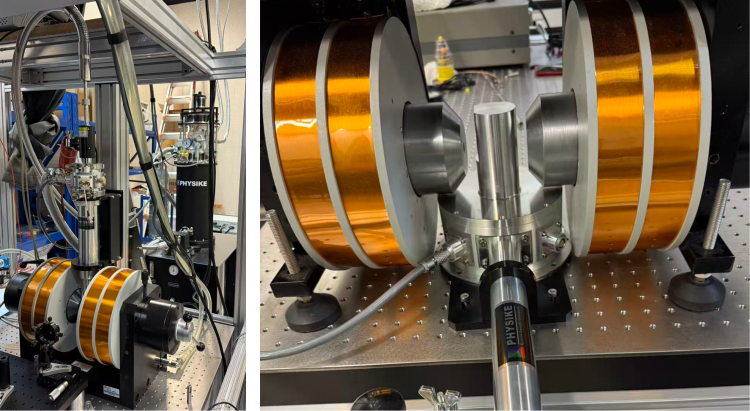

緊湊型無液氦低溫系統(Qcryo-S-100-S/S-500)，與電磁鐵匹配，用于量子精密測量，最低溫度小于2.5K。

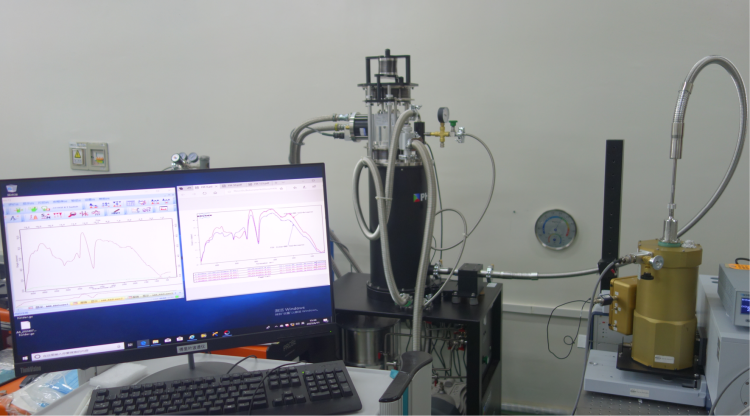

氦循環低溫系統(Qcryo)與液氦型Bolometer結合成不消耗液氦的干式bolometer，靈敏度和信噪比等性能與液氦型Bolometer一致

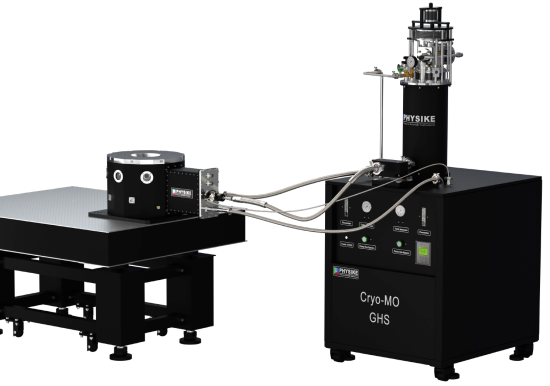

低溫磁光系統(Cryo-MO)采用冷源來自氦循環低溫系統(Qcryo)，集成頂窗和側窗，最低溫度：1.5K，磁場強度范圍：±7T，標稱振動水平：5nm

分體式連續型He-3制冷機冷源來自氦循環低溫系統(Qcryo)，徹底將冷頭和壓縮機的震動和He-3制冷機恒溫器隔離，

解決目前干式He-3制冷機普遍存在的震動較大問題，空載時連續運行的最低溫度小于350mK，應用于STM實現皮米級分辨率。
